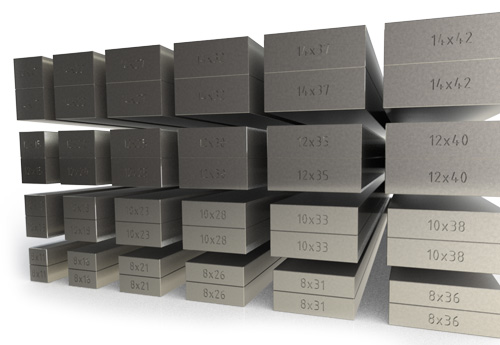

Parallelunterlagen

Verwendung

• zur parallelen Auflage von Werkstücken in Maschinenschraubstöcken, auf Anreißplatten oder Werkzeugmaschinen
• Werkstücke und Vorrichtungen können damit schnell und genau auf die erforderliche Arbeitshöhe gebracht werden
• Parallelunterlagen verringern die Rüstzeiten wesentlich und sind deshalb als Rationalisierungswerkzeug unentbehrlich
• die einzelnen Parallelunterlagen können auch mit Einzelstücken aus anderen artgleichen Sätzen kombiniert werden

Genauigkeit

• Höhentoleranz innerhalb eines Paares ±0,01mm
• Nennmaßtoleranz für Länge ±0,5mm

Ausführung

• aus gealtertem legiertem Stahl, gehärtet und paarweise feingeschliffen
• Rockwellhärte 60 ±2 HRC
• planparallel und winkelrecht bearbeitet
• 100% Prüfung

auf Anfrage

• Sonderabmessungen
• spezielle Satzzusammenstellungen

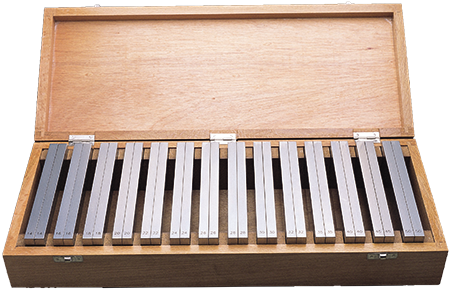

Parallelunterlagen liegend im Holzkasten, Länge 150mm

• die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
• die Höhe ist auf der oberen Längsseite laserbeschriftet
• Maßgenauigkeit der Höhe ±0,01mm
• Maßgenauigkeit der Breite 10mm ±0,05mm
• Parallelität ± 0,01mm

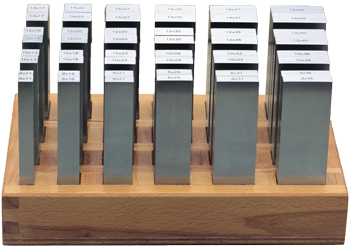

Parallelunterlagen stehend im Holzständer

• die Unterlagen stehen paarweise übersichtlich in einem stabilen Holzständer
• der Querschnitt ist jeweils auf die Stirnseite laserbeschriftet
• durch Zusammenlegen können 1mm-Stufungen bei der Länge 100mmm von 2 bis 24mm und bei den Längen 125 und 150mm von 8 bis 42mm (außer 9mm) erreicht werden
• Maßgenauigkeit der Höhe und Breite ±0,01mm

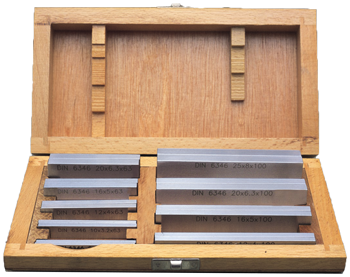

Parallelunterlagen nach DIN 6346

• die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
• der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
• die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
• die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
• Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
